XJM800正置金相顯微鏡適用于對不透明物體的顯微觀察
1. 產品介紹
XJM800正置金相顯微鏡適用于對不透明物體的顯微觀察。采用優良的無限遠光學系統。
與模塊化功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能，緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。

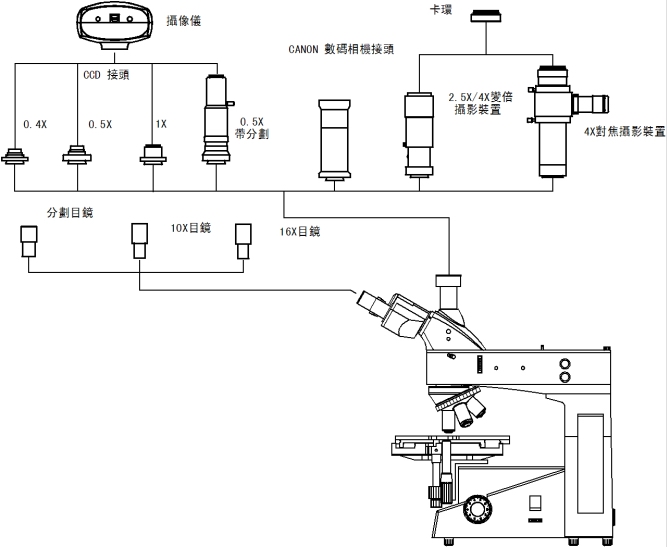

2. 結構圖
3. 成像圖
技術規格 | XJM800BD | ||
光學系統 | 無限遠平場光學系統 F=200mm | ● | |
觀察頭 | 三目頭, 瞳間距 53~75mm, 30° 傾斜, 屈光度可調節 | ● | |
目鏡筒 | 三目鏡30?傾斜, 可100%通光攝影 | ● | |
目鏡 | 大視野 WF10X(視場數Φ22mm) | ● | |
分劃 10X(Φ22mm),格值0.1mm/格 | ○ | ||
無限遠平場消色差物鏡 |
配明場物鏡
| PL L5X/0.12 工作距離：26.1 mm | ● |
PL L10X/0.25 工作距離：20.2 mm | ● | ||
PL L20X/0.40 工作距離：8.80 mm | ● | ||
PL L50X/0.70 工作距離：3.68 mm | ● | ||
PL L80X/0.80 工作距離：1.25 mm | ● | ||
PL L5X/0.12 BD 工作距離：8.05mm | ● | ||
配明/暗場物鏡
| PL L10X/0.25 BD 工作距離：7.86mm | ● | |
PL L20X/0.40 BD 工作距離：7.23mm | ● | ||
PL L50X/0.70 BD 工作距離：1.75mm | ● | ||
PL L80X/0.80 BD 工作距離：0.80mm | ● | ||
物鏡 | 明視場 | PL L40X/0.60 工作距離:3.98 | ○ |
PL L60X/0.70 工作距離2.08mm | ○ | ||
PL L100X（干式）/0.85 工作距離0.4mm | ○ | ||
明、暗視場 | PL L40X/0.60 BD 工作距離3.0mm | ○ | |
PL L60X/0.70 BD 工作距離1.65mm | ○ | ||
PL L100X/0.85 BD 工作距離0.4mm | ○ | ||
載物臺 | 機械式載物臺，外形尺寸：280mmX270mm，移動范圍：橫向（X）204mm，縱向（Y）204mm | ● | |
機械式載物臺，外形尺寸:250mmX230mm, 移動范圍:154mmX154mm | ○ | ||
落射照明系統 | 6V30W鹵素燈，亮度可調 | ● | |
12V50W鹵素燈，亮度可調 | ● | ||
內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器 | ● | ||
調焦機構 | 粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:0.7μm | ● | |
轉換器 | 五孔(內向式滾珠內定位) | ● | |
載物臺 | 機械式載物臺，外形尺寸：280mmX270mm，移動范圍：橫向（X）204mm，縱向（Y）204mm | ● | |
CCD接頭 | 0.5X | ○ | |
1X | ○ | ||
0.5X帶分劃尺,格值0.1mm/格 | ○ | ||
攝像儀 | DV-1 Video輸出(380/520 電視線)，USB輸出（42萬像素） | ○ | |
DV-130 / 300 / 500 /1000(USB輸出) | ○ | ||
DV-3帶Video輸出(380/520 電視線) | ○ | ||
數碼相機接頭 | CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F) | ○ | |
重量體積 | 19KGS, 59*49.5*52CM | ||
注: "●"為標配,"○" 為選配
