1. 性能特點介紹
XSK300正置金相顯微鏡適用于對不透明物體的顯微觀察。采用優良的無限遠光學系統
與模塊化功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能，緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。

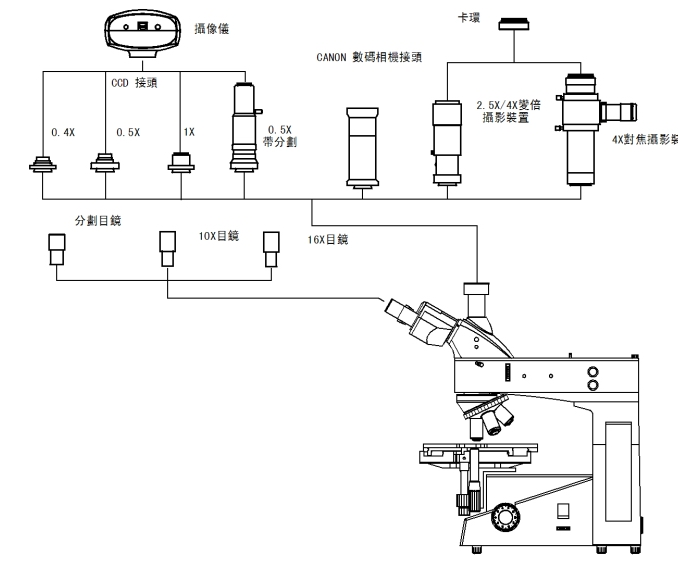

2. 結構圖
3. 成像圖片
技術參數 | XSK300 | |
光學系統 | 有限遠光學系統 | ● |
觀察頭 | 三目鏡30?傾斜, 可100%通光攝影 | ● |
目鏡 | 大視野 WF10X(視場數Φ22mm) | ●● |
分劃 10X(Φ22mm),格值0.1mm/格 | ○ | |
偏光裝置 | 推拉式檢偏器與起偏器 | ● |
轉換器 | 五孔(內向式滾珠內定位) | ● |
物鏡 | PL L5X/0.12 工作距離：26.1 mm | ● |
PL L10X/0.25 工作距離：20.2 mm | ● | |
PL L20X/0.40 工作距離：8.80 mm | ● | |
PL L50X/0.70 工作距離：3.68 mm | ● | |
PL L80X/0.80 工作距離：1.25 mm | ● | |
PL L40X/0.60 工作距離:3.98 | ○ | |
PL L60X/0.70 工作距離2.08mm | ○ | |
PL L100X（干式）/0.85 工作距離0.4mm | ○ | |
平臺 | 機械式載物臺，外形尺寸：280mmX270mm, 移動范圍：橫向（X）204mm，縱向（Y）204mm | ● |
機械式載物臺，外形尺寸:250mmX230mm, 移動范圍:154mmX154mm | ○ | |
濾色片 | 黃、藍、綠、磨砂玻璃 | ● |
粗微調系統 | 粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:0.7μm | |
照明 | 6V30W鹵素?zé)?，亮度可調 內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器 | ● |
CCD接頭 | 0.5X, 1X, 0.5X帶分劃尺,格值0.1mm/格 | ○ |
攝像儀 | DV-1 Video輸出(380/520 電視線)，USB輸出（42萬像素） | ○ |
DV-130 / 300 / 500 /1000(USB輸出) | ○ | |
DV-3帶Video輸出(380/520 電視線) | ○ | |
數碼相機接頭 | CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F) |
○ |
重量/體積 | 1箱，19kg/59*49.5*52cm | ● |
注: "●"為標配,"○" 為選配
